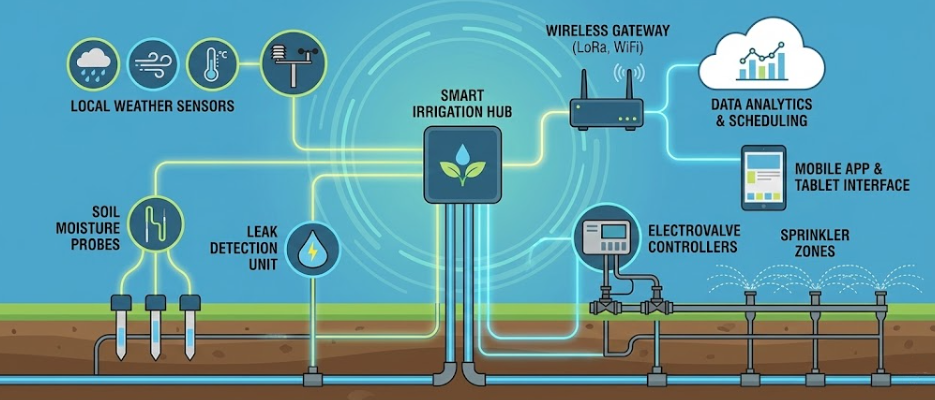

Plataforma IoT de riego inteligente - Gestión inteligente de riego basada en la nube para ciudades inteligentes

La gestión de sistemas de riego para parques y jardines públicos en ciudades inteligentes requiere monitorización en tiempo real, automatización inteligente e integración perfecta con plataformas de infraestructura urbana. Los sistemas de riego tradicionales desperdician agua, carecen de visibilidad sobre las condiciones del solemos y no pueden adaptarse a patrones meteorológicos cambiantes ni a iniciativas de ciudades inteligentes a nivel municipal.

Desarrollamos ASIP (Advanced Smart Irrigation Platform) [nombre ficticio por confidencialidad], una plataforma IoT completa basada en la nube desde cero para una empresa confidencial de tecnología para ciudades inteligentes. La plataforma proporciona control completo sobre dispositivos de riego (nodos, sensores, actuadores) con gestión de datos en la nube, procesamiento de telemetría en tiempo real e integración con plataformas de ciudades inteligentes de terceros, incluyendo FIWARE.

El desafío: construir una plataforma IoT completa desde cero

El cliente necesitaba una solución propietaria para reemplazar plataformas de terceros como Sentilo debido a sus limitaciones técnicas. El sistema debía soportar:

Requisitos técnicos:

• Comunicación bidireccional en tiempo real con dispositivos de campo vía redes GPRS y LoRa.
• Almacenamiento escalable de telemetría para miles de lecturas de sensores por minuto.
• Integración flexible con múltiples plataformas de ciudades inteligentes (FIWARE, APIs personalizadas).
• Control automatizado de riego basado en humedad del solemos, condiciones meteorológicas y horarios.
• Arquitectura multi-tenant que soporte múltiples municipios y clientes.
• Gestión integral de usuarios con control de acceso basado en roles.

Contexto de despliegue:

• Iniciativa regional de ciudad inteligente: proyecto a gran escala financiado con fondos públicos para monitorizar el consumo de agua y la gestión del riego en múltiples municipios en colaboración con proveedores de infraestructura de telecomunicaciones.
• Piloto urbano: piloto crítico con socio de plataforma de ciudad inteligente que requería un despliegue rápido con plazos muy ajustados (noviembre de 2019).
• Asociación con compañía de servicios de agua: despliegue estratégico utilizando el frontend propietario para un acuerdo de distribución con una importante empresa de servicios hídricos.

Oportunidades de mejora identificadas:

La solución: plataforma IoT completa construida desde cero con arquitectura modular de microservicios, procesamiento de telemetría en tiempo real e integración perfecta con ciudades inteligentes.

Arquitectura de la solución

Diseñamos una arquitectura modular de microservicios con cuatro servicios independientes, cada uno manejando responsabilidades específicas para máxima escalabilidad y mantenibilidad.

Componentes principales

Componente	Tecnología	Propósito
ASIP Gateway	Symfony 4 + API Gateway	Punto de entrada único para todas las peticiones API con autenticación y enrutamiento
ASIPAPI	Symfony 4 + PostgreSQL	Gestión de configuración, administración de usuarios/roles, descarga de parámetros de dispositivos
ASIPFLUX	Symfony 4 + InfluxDB	Ingesta y almacenamiento de telemetría para datos de sensores de alta frecuencia
ASIPConnector	Symfony 4 + REST Client	Capa de integración para plataformas de terceros (FIWARE, APIs de socios)
Frontend	React + JWT	Interfaz de usuario para monitorización, configuración y control de riego

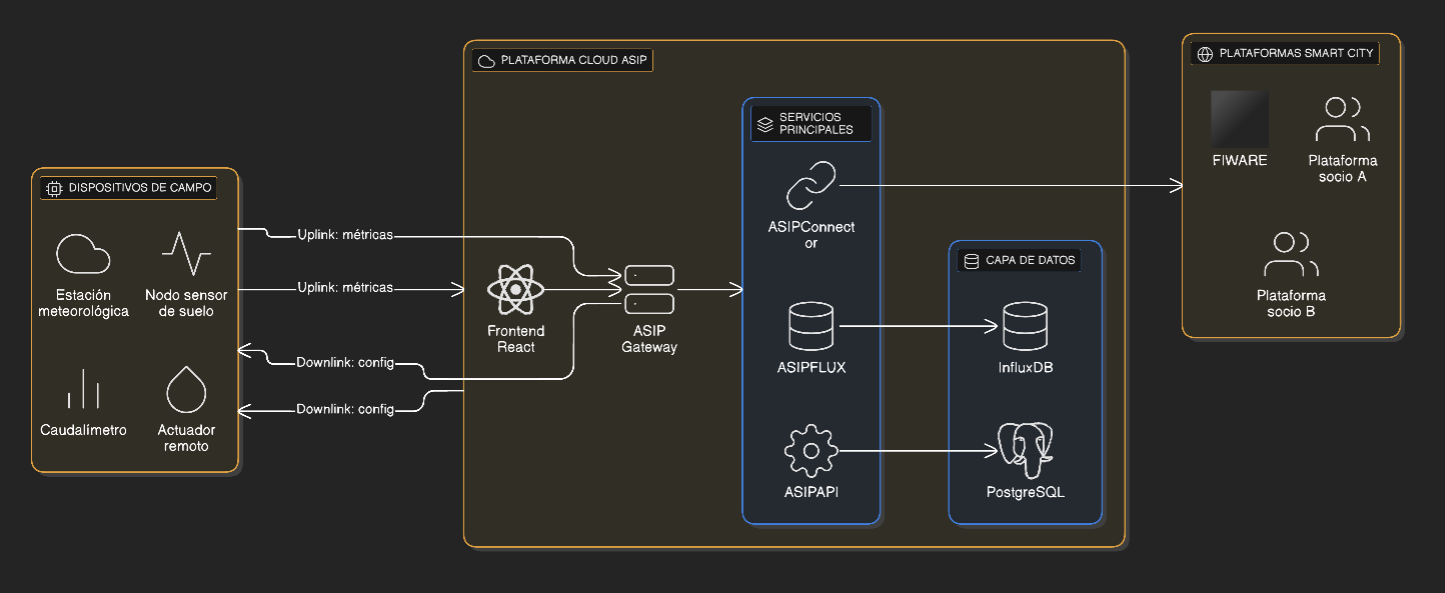

Diagrama de arquitectura

Detalles de implementación

1. Arquitectura modular de microservicios

La fortaleza principal de la plataforma reside en su clara separación de responsabilidades a través de cuatro servicios independientes:

ASIP Gateway - punto de entrada API:

• Punto único de entrada para todas las peticiones API.
• Autenticación y autorización basada en JWT.
• Enrutamiento de peticiones a servicios backend apropiados.
• Limitación de tasa y controles de seguridad.

ASIPAPI - gestión de configuración:

• Gestión de usuarios y roles con permisos granulares.
• Configuración de parques, zonas y dispositivos.
• Gestión de horarios de riego.
• Descarga de parámetros de dispositivos (mensajes downlink).
• Base de datos PostgreSQL para datos relacionales.

ASIPFLUX - procesamiento de telemetría:

• Ingesta de datos de sensores de alta frecuencia (mensajes uplink).
• Base de datos de series temporales InfluxDB para almacenamiento eficiente.
• Procesamiento de métricas en tiempo real.
• Consultas de datos históricos y agregaciones.
• Sistema de alertas basado en umbrales de sensores.

ASIPConnector - capa de integración:

• Traducción entre formatos de API ASIP y plataformas de terceros.
• Mapeo de entidades FIWARE y transformación de datos.
• Integración con API personalizadas de plataformas socias.
• Sincronización bidireccional de estados y configuraciones de dispositivos.

2. Comunicación bidireccional con dispositivos

Diseñamos un protocolo de mensajería basado en JSON para comunicación bidireccional eficiente entre la nube y los dispositivos de campo:

Mensajes uplink (dispositivo → nube):

{
  "device_type": "weather_station",
  "creation_date": "2019-07-21T13:24:35.234Z",
  "park_id": "001",
  "park_name": "Parque Central",
  "park_zone": 1,
  "measures": {
    "air_temperature": -12,
    "air_humidity": 36,
    "barometric_pressure": 1100.7,
    "rainfall_hour": 67,
    "rainfall_day": 123,
    "uv_radiation": 7.2,
    "wind_direction": 145,
    "wind_speed": 12.3,
    "power_status": 55
  }
}

Mensajes downlink (nube → dispositivo):

{
  "device_type": "remote_actuator",
  "creation_date": "2019-07-21T12:36:06Z",
  "park_id": "001",
  "park_name": "Parque Central",
  "park_zone": 1,
  "parameters": {
    "enabled_sectors": {
      "1": true,
      "2": true,
      "3": false,
      "4": false,
      "5": true,
      "6": true,
      "7": true,
      "8": true
    },
    "sector_watering_time": "P30M",
    "sector_watering_volume": 85,
    "manual_irrigation_start_hour": "08:00:00Z",
    "manual_irrigation_end_hour": "21:00:00Z",
    "irrigation_mode": "time",
    "automatic_irrigation_enabled_weekdays": {
      "monday": true,
      "tuesday": false,
      "wednesday": true,
      "thursday": false,
      "friday": true,
      "saturday": false,
      "sunday": false
    }
  }
}

3. Tipos de dispositivos IoT

La plataforma soporta cinco tipos de dispositivos de campo, cada uno con sensores y capacidades específicas:

Estación meteorológica (METEO):

• Sensores de temperatura y humedad del aire.
• Medición de presión barométrica.
• Acumulación de lluvia (horaria y diaria).
• Monitorización de radiación UV.
• Velocidad y dirección del viento.
• Estado de energía del panel solar.

Nodo sensor de solemos:

• Medición de humedad del solemos (múltiples profundidades).
• Monitorización de temperatura del solemos.
• Detección de radiación solar.
• Reporte de estado de batería/energía.

Actuador remoto:

• Control de electroválvulas (hasta 8 sectores).
• Configuración de tiempo y volumen de riego por sector.
• Modos de riego manual y automático.
• Reporte de incidencias por sector.
• Programación basada en días de la semana.

Caudalímetro:

• Medición de consumo de agua.
• Monitorización de caudal.
• Seguimiento de duración del riego.
• Capacidades de detección de fugas.

Unidad electrónica de control (U.E.C.):

• Gateway central para comunicación de dispositivos LoRa.
• Traducción de protocolo entre LoRa y GPRS/nube.
• Almacenamiento local de datos y sincronización.

4. Integración con FIWARE

Para la iniciativa regional de ciudad inteligente, desarrollamos el módulo ASIPConnector para integrar con plataformas de ciudades inteligentes FIWARE:

Características clave de integración:

• Mapeo de entidades: tipos de dispositivos ASIP → modelos de entidades FIWARE.
• Transformación de datos: conversión de formato JSON entre APIs.
• Sincronización bidireccional: carga de datos de sensores y descarga de configuración.
• Actualizaciones en tiempo real: streaming de eventos basado en WebSocket.
• Acceso a datos históricos: interfaz de consulta para análisis y reporting.

5. Despliegue rápido para piloto urbano

El piloto urbano requirió una agilidad excepcional:

Desafío: desplegar un sistema funcional en un plazo muy ajustado, con un parque (4 electroválvulas + estación meteorológica).

Solución implementada:

• Frontend React simplificado (rama independiente) con solo funcionalidades esenciales.
• Integración directa con API de plataforma de ciudad inteligente socia (peticiones POST para métricas).
• Comunicación GPRS para todos los dispositivos (evitando la complejidad de LoRa).
• Configuración mínima: umbrales de humedad del solemos, horarios de riego, visualización de datos.

Resultado: desplegado con éxito en plazo, demostrando la flexibilidad de la plataforma y las capacidades de adaptación rápida.

Stack tecnológico en profundidad

Backend: Symfony 4

Por qué Symfony 4:

• Framework PHP maduro de nivel empresarial con excelente documentación.
• Inyección de dependencias robusta y contenedor de servicios.
• Doctrine ORM para PostgreSQL con migraciones.
• Capacidades REST API integradas con FOSRestBundle.
• Autenticación JWT con LexikJWTAuthenticationBundle.
• Herramientas de testing completas (integración PHPUnit).

Características clave de Symfony utilizadas:

• Comandos de consola personalizados para aprovisionamiento de dispositivos e importación de datos.
• Suscriptores de eventos para procesamiento de telemetría y alertas.
• Migraciones Doctrine para versionado del esquema de base de datos.
• Symfony Messenger para procesamiento asíncrono de tareas.
• API Platform para generación automática de REST API.

Frontend: React

Por qué React:

• Arquitectura basada en componentes para elementos UI reutilizables.
• Virtual DOM para actualizaciones eficientes de datos en tiempo real.
• Rico ecosistema de librerías para gráficos, mapas y formularios.
• Gestión de tokens JWT con interceptores axios.
• Diseño responsive con CSS-in-JS (styled-components).

Características clave de React:

• Dashboard en tiempo real con actualizaciones WebSocket.
• Mapas interactivos de parques con visualización de ubicación de dispositivos.
• Formularios de configuración con validación y manejo de errores.
• Gráficos de datos históricos (integración Chart.js).
• Diseño responsive para técnicos de campo.

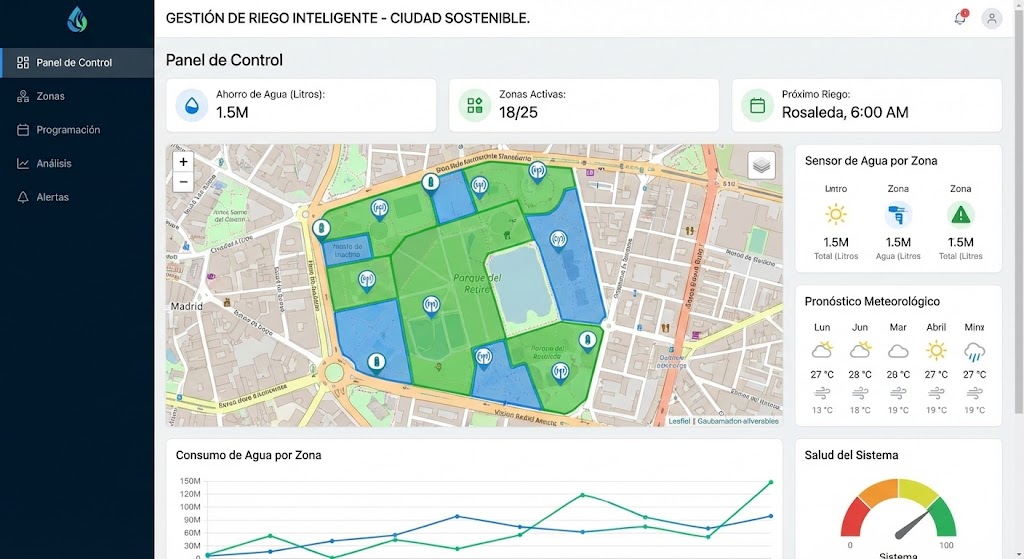

Nota: Esta imagen no es del sistema real por motivos de confidencialidad. Se ha incluido con fines ilustrativos únicamente.

Base de datos de series temporales: InfluxDB

Por qué InfluxDB:

• Diseñada específicamente para datos de series temporales con rendimiento de escritura excepcional.
• Almacenamiento eficiente con compresión automática de datos.
• Lenguaje de consulta potente (InfluxQL) para agregaciones y downsampling.
• Políticas de retención integradas para gestión automática del ciclo de vida de datos.
• Soporte nativo para tags y fields para consultas flexibles.

Diseño del esquema InfluxDB:

Measurement: sensor_readings
Tags: device_id, device_type, park_id, park_zone
Fields: temperature, humidity, soil_moisture, rainfall, etc.
Timestamp: precisión de nanosegundos

Políticas de retención:

• Datos en bruto: 90 días (resolución completa).
• Agregados horarios: 1 año.
• Agregados diarios: 5 años.

Protocolos de comunicación

LoRa (Long Range):

• Protocolo inalámbrico de bajo consumo y largo alcance para dispositivos IoT.
• Ideal para sensores alimentados por batería en parques grandes.
• Gateway centralizado (U.E.C.) para coordinación de dispositivos.
• Desafíos: complejidad de sincronización, manejo de colisiones de mensajes.

GPRS (General Packet Radio Service):

• Conectividad de datos celular para dispositivos autónomos.
• Mayor consumo de energía pero más fiable.
• Comunicación directa con la nube sin dependencia de gateway.
• Utilizado en piloto urbano para despliegue rápido.

Resultados e impacto

La plataforma soportó con éxito múltiples despliegues a gran escala:

Iniciativa regional de ciudad inteligente:

• Múltiples municipios en una amplia región geográfica.
• Docenas de parques con cientos de sensores y actuadores.
• Integración FIWARE para agregación de datos de ciudades inteligentes.
• Monitorización y optimización del consumo de agua en tiempo real.

Piloto urbano:

• Despliegue rápido cumpliendo plazos ajustados.
• Integración exitosa con plataforma de ciudad inteligente socia.
• Demostración de flexibilidad y adaptabilidad de la plataforma.

Asociación con compañía de servicios de agua:

• Demostración de asociación estratégica con importante empresa de servicios hídricos.
• Frontend propietario mostrando las capacidades de la plataforma.
• Fundamento para acuerdo de distribución.

Logros técnicos:

• Arquitectura escalable: diseño modular que soporta múltiples clientes y municipios.
• Telemetría en tiempo real: InfluxDB manejando miles de lecturas de sensores por minuto.
• Integración flexible: arquitectura de conector que permite integración perfecta con plataformas de terceros.
• Despliegue rápido: capacidad de desplegar nuevas instalaciones en semanas, no meses.
• Monitorización integral: visibilidad completa de sistemas de riego y consumo de agua.

Lecciones aprendidas

Decisiones arquitectónicas:

• La separación en microservicios demostró ser esencial para escalado y mantenimiento independiente.
• InfluxDB fue la elección correcta para datos de series temporales, superando significativamente a las bases de datos relacionales.
• La autenticación JWT proporcionó acceso API seguro y sin estado en todos los servicios.

Protocolos de comunicación:

• La complejidad de LoRa requirió un esfuerzo de ingeniería significativo para sincronización y evitación de colisiones.
• El fallback GPRS demostró ser valioso para despliegues rápidos y resolución de problemas.
• El protocolo de mensajería JSON proporcionó flexibilidad para futuros tipos de dispositivos y capacidades.

Desafíos de integración:

• El mapeo FIWARE requirió una comprensión profunda de los modelos de datos de ambas plataformas.
• La integración con API personalizadas de plataformas socias destacó el valor de la capa de abstracción del conector.
• La sincronización bidireccional necesitó una gestión cuidadosa del estado para evitar conflictos.

Gestión de proyectos:

• Los plazos ajustados en despliegues piloto demostraron la importancia de la flexibilidad arquitectónica.
• Múltiples stakeholders (municipios, proveedores de telecomunicaciones, empresas de servicios públicos) requirieron comunicación clara y documentación.
• Las dependencias de hardware (disponibilidad de dispositivos, cobertura de red) impactaron los cronogramas de despliegue.

Tecnologías utilizadas

Backend:

• Symfony 4 (framework PHP)
• PostgreSQL (base de datos relacional)
• InfluxDB (base de datos de series temporales)
• Autenticación JWT
• Diseño de API REST
• Doctrine ORM

Frontend:

• React (librería JavaScript)
• Chart.js (visualización de datos)
• Styled-components (CSS-in-JS)
• Axios (cliente HTTP)
• WebSocket (actualizaciones en tiempo real)

IoT y comunicación:

• LoRa (inalámbrico de largo alcance)
• GPRS (datos celulares)
• Protocolo de mensajería JSON
• MQTT (opcional)

Integración:

• FIWARE (plataforma de ciudad inteligente)
• APIs REST personalizadas
• Streaming WebSocket

Infraestructura:

• AWS CodeCommit (control de versiones)
• GitLab (CI/CD)
• Docker (containerización)
• Servidores Linux

Monitorización y herramientas:

• Sistema de alertas personalizado
• Dashboards InfluxDB
• Symfony Profiler
• PHPUnit (testing)

Conclusión

Desarrollar ASIP (Advanced Smart Irrigation Platform) desde cero demostró el poder de los microservicios bien arquitecturados para plataformas IoT complejas. El diseño modular permitió una adaptación rápida a diversos escenarios de despliegue (iniciativas regionales de ciudad inteligente, pilotos urbanos, asociaciones con empresas de servicios públicos) mientras se mantenía la calidad del código y la fiabilidad del sistema.

El éxito de la plataforma en múltiples proyectos a gran escala validó las decisiones arquitectónicas clave: Symfony 4 para servicios backend robustos, React para frontends responsivos, InfluxDB para almacenamiento eficiente de telemetría y una capa de conector flexible para integración perfecta con ciudades inteligentes.

Este proyecto demostró nuestra capacidad para diseñar e implementar soluciones IoT completas de extremo a extremo, desde protocolos de comunicación de dispositivos de bajo nivel hasta integración con plataformas de ciudades inteligentes de alto nivel, todo mientras se cumplen plazos agresivos y se adapta a requisitos cambiantes.

---
